引言

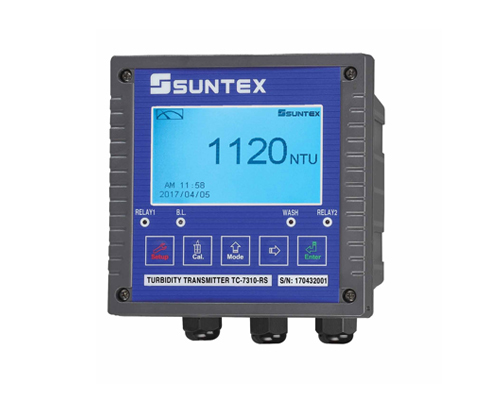

上泰（SUNTEX）仪表在工业水处理、环保监测、泳池管理等多个行业中被广泛应用，其高精度和稳定性使其成为各种监测与控制系统中的核心部件。然而，正确的接线与安装是确保仪表正常运行、数据准确的关键环节。本文将详细介绍上泰仪表的接线安装步骤，帮助用户快速、准确地完成安装。
一、准备工作
在进行上泰仪表的接线和安装前，用户应首先确保具备合适的工具和安装环境。
1.工具准备
o十字螺丝刀
o电工胶带
o线缆剪刀
o万用表（用于电压和电流测试）
o扎线带（整理线缆）
2.设备检查
仪表及其相关配件应完好无损，确保电源线、信号线等部件齐全，避免使用破损的线缆或设备。
3.安全注意事项
o确保安装区域电源已切断，避免触电风险。
o使用的线缆应符合设备要求，特别是在高湿度或化学环境中，选用抗腐蚀、耐高温的线缆。
二、安装位置选择
上泰仪表的安装位置直接影响其测量精度与使用寿命。因此，合理选择安装位置非常重要。
1.避开干扰源
避免将仪表安装在电磁干扰较强的区域，如电机、变频器或高压设备附近，避免数据受干扰影响。
2.防水防尘设计
仪表应安装在防水防尘条件较好的位置，尤其在户外或潮湿环境下，应采取防护措施，如使用防水接线盒。
3.便于维护与检修
安装时要考虑日后的维护检修空间，确保接线和操作的方便性。
三、上泰仪表接线安装步骤
接线和安装的步骤大体可分为电源接线、信号接线和传感器接线三部分。以下是详细步骤：
1.电源接线
上泰仪表通常采用DC或AC电源，用户应根据仪表型号及要求选择合适的电源类型。
o确认电源类型为DC或AC，并确保电压符合仪表要求（如24VDC或220VAC）。
o接线时，将电源线的正极（L）和负极（N）分别连接到仪表的电源端子上。确保接触良好，避免松动。
o使用万用表测试电源端的电压是否稳定，确保电源输入正常。
2.信号接线
信号接线是仪表输出测量数据的途径，通常包括电流信号或数字信号。
o对于4-20mA电流输出型仪表，信号线需要连接到仪表的信号输出端和控制系统的输入端。
o在接线过程中，注意信号线的极性，确保正负极连接正确，避免影响信号传输。
o信号线应尽量短且远离高电压线，以避免信号衰减或干扰。
3.传感器接线
传感器是仪表检测参数的核心部件，正确的传感器接线是确保测量准确的关键。
o按照说明书上的接线图，将传感器的信号线与仪表的输入端子相连接。上泰仪表常用的传感器包括pH电极、ORP电极、温度传感器等。
o如果是多功能仪表，注意不同传感器的接线顺序，避免接错端口。
o对于某些需要屏蔽线的传感器，务必将屏蔽线接入接地端，以消除信号干扰。
4.接地保护
为了防止设备因静电或外部电流造成损坏，接地线是必不可少的一部分。
o将仪表的接地端子与大地连接，确保接地电阻小于10欧姆。
o对于多台仪表并联使用的系统，所有仪表的接地端子应统一接入大地，避免出现浮动电位。
四、安装调试
在接线完成后，需要对仪表进行初步的调试，确保设备正常工作。
1.通电测试
打开电源，观察仪表显示屏是否正常显示。如果显示屏无反应或出现错误代码，应立即检查电源接线和仪表状态。
2.信号校准
根据现场的具体情况进行信号校准。对于4-20mA输出的仪表，可以使用模拟信号发生器调试，确保信号传输正确。
3.数据验证
通过连接控制系统，检测仪表的输出数据是否与实际测量值一致。如果发现数据误差较大，可以通过菜单设置进行校准。
4.远程通信调试
如果仪表支持远程通信（如RS485或Modbus协议），可以通过远程监控软件进行通信测试，确保数据能够远程传输并被正确接收。
五、安装完成后的注意事项
1.定期检查接线状态
长期使用过程中，电缆连接处可能会因为环境变化而松动，定期检查接线状态，避免信号中断。
2.防护措施
对于户外或恶劣环境中的仪表，建议使用防护罩或防水接线盒，以延长设备的使用寿命。
3.记录安装参数
在仪表安装完成后，记录下所有的接线参数与设定值，便于后续维护时参考。
六、总结
上泰仪表的正确接线和安装是确保其精准测量与长期稳定运行的基础。通过合理的电源接线、信号接线与传感器接线，用户可以充分发挥仪表的测量性能。同时，安装后的调试与定期维护也同样重要，确保仪表在长期使用中的准确性与可靠性。
